Sentinel-R配备了运行频率为1.8GHz 的四核处理器和2GB DDR4 RAM。可以在设备上安装和运行地震定位软件,例如 Lunitek Casp、SeisComP、EarthWorm 或结构健康监测软件,例如 Lunitek Asclepius或第三方和专有软件。
Sentinel-R在空闲状态下消耗 1.8W@12V(Linux 启动、WiFi 激活、4G 调制解调器打开)。内部锂电池保证 8小时的自主运行。在停电的情况下很有用,可以让系统保持正常运行,直到电源恢复。
Sentinel-R配备了一个由内部电池支持的快速4G CAT1调制解调器,以及一个设备和主机之间快速可靠通信的千兆以太网端口。
内存存储在与 4G 调制解调器 SIM 卡 (nano-SIM) 位于同一插槽中的可移动microSD(最大 256GB)卡上。用户可以在需要时通过拧下密封部分来访问插槽,从而轻松取出卡。
内部 MEMS 加速度计 (85dB) 连续采样,但如果不需要,可以忽略它,或者仅仅做为数据采集系统的核心。在后一种情况下,用户可以使用一个复杂的触发标准(STA/LTA 和阈值)来区分虚假事件(即环境振动)和真实地震事件。
内部 GNSS 接收器将设备与绝对时间同步。
Sentinel-R可以用作具有高计算能力的加速度计,也可以简单地用作系统网络上的耐用型电源PC。该设备的典型应用是作为加速度计网络的主机,其中设置的主要目的是收集数据并将数据流式传输到基于Lunitek Jupiter 软件的远程服务器。

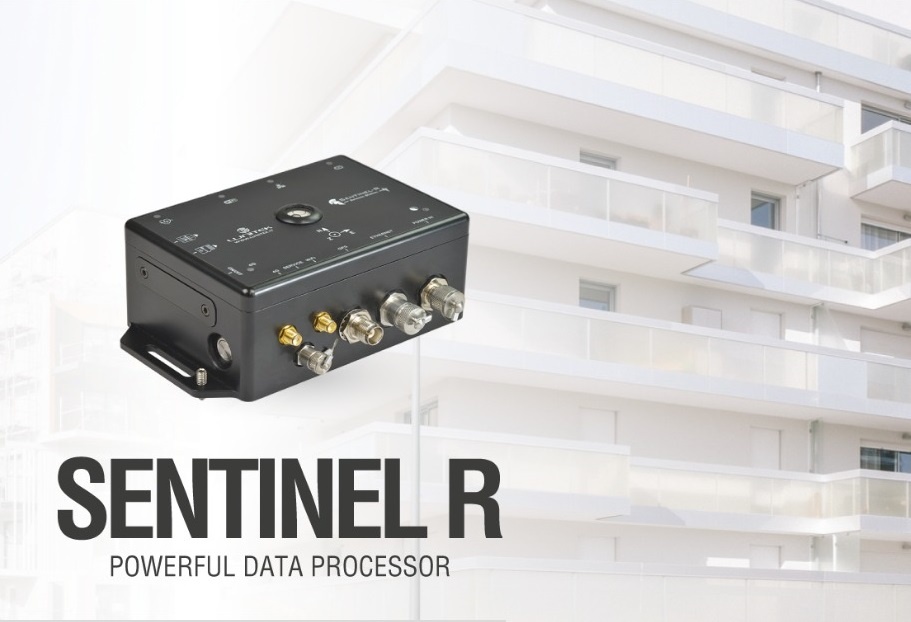

Sentinel-R采用阳极氧化铝外壳,坚固且抗震,因此适用于现场应用。传感器连接器是行业标准的M8和SMA,坚固耐用,在市场上很容易找到。
主要特点:
● 配备 2GB DDR4 的强大四核处理器
● 内置 WI-FI、GNSS 和 4G 调制解调器
● 千兆以太网
● 32GB 内存
● MINISEED数据流
● STA/LTA 触发算法
● 单元间同步,时间延迟 <1 µS
● 备用电池以防断电
技术参数:
CPU
|
Cortex™-A53 quad core
|
CPU运行速率
|
高达1.8GHz
|
整数性能(DMIPS)
|
高达16.560
|
RAM
|
2GB DDR4
|
操作系统
|
内部存储器上
|
以太网
|
Gigabit
|
WIFI
|
双频2.4GHz/5GHz
|
蓝牙
|
4.2
|
调制解调器
|
4G CAT1
|
测量量程
|
用户可选±2、±4、±8g
|
自噪声
|
<18µg/√Hz
|
动态范围
|
>85dB
|
分辨率
|
24位
|
阈值触发器
|
每个通道的 STA/LTA 和阈值独立
向网络中的记录器触发广播
|
内置存储
|
32GB至256GB(3个通道@500Hz连续记录超过30天)
|
数据格式
|
二进制或MiniSEED
|
环形缓冲区数据记录
|
连续 16 天或 32 天,具体取决于内存大小以及强震事件
|
授时
|
通过高灵敏度集成GNSS接收器获得UTC绝对时间(也适合室内使用)
|
定位精度
|
在GNSS信号丢失条件下:±1ppm(32s/年),GNSS信号精度< 1 µS
|
文件传输
|
通过以太网10/100、WiFi(可选)或集成的4G调制解调器(可选)
|
WIFI模式
|
SOFTAP功能和客户端
|
元数据
|
IRIS上可用的RESP文件
|
下载数据
|
通过基于SCP协议的程序或通过web界面
|
VPN
|
与OpenVPN和IPSec兼容
|
界面
|
Web服务器
|
电源
|
5V-16V,交流/直流适配器,
|
功耗
|
<2W (闲置状态1.8W )
|
UPS
|
备用锂电池,自主工作>8小时
|
工作温度
|
-20°C to +70°C
锂离子电池可以在0到+45°C的范围内充电,
同时允许在-20到+70°C的范围内放电。如果温度超出范围,锂离子电池将被电子设备限制
|
储存温度
|
-20°C to +70°C
|
湿度
|
0-100%
|
防护等级
|
标准IP67
|
外壳
|
阳极氧化铝(AISI316不锈钢选项)
|
尺寸
|
18 x 18 x 10 cm
|
重量
|
约为1kg
|
安装
|
可根据要求提供安装板或调节钉
|
应用领域:
● 地震台网
● 结构监测和测量
● 震后破坏分析
● 预警
