ATLAS-F 在飞行中很容易携带，用户可以取出电池并在机舱内运输。 此外，双电池槽在使用ATLAS-F进行长期监测时也很有用，因为可以在不关闭仪器的情况下一节一节更换电池。

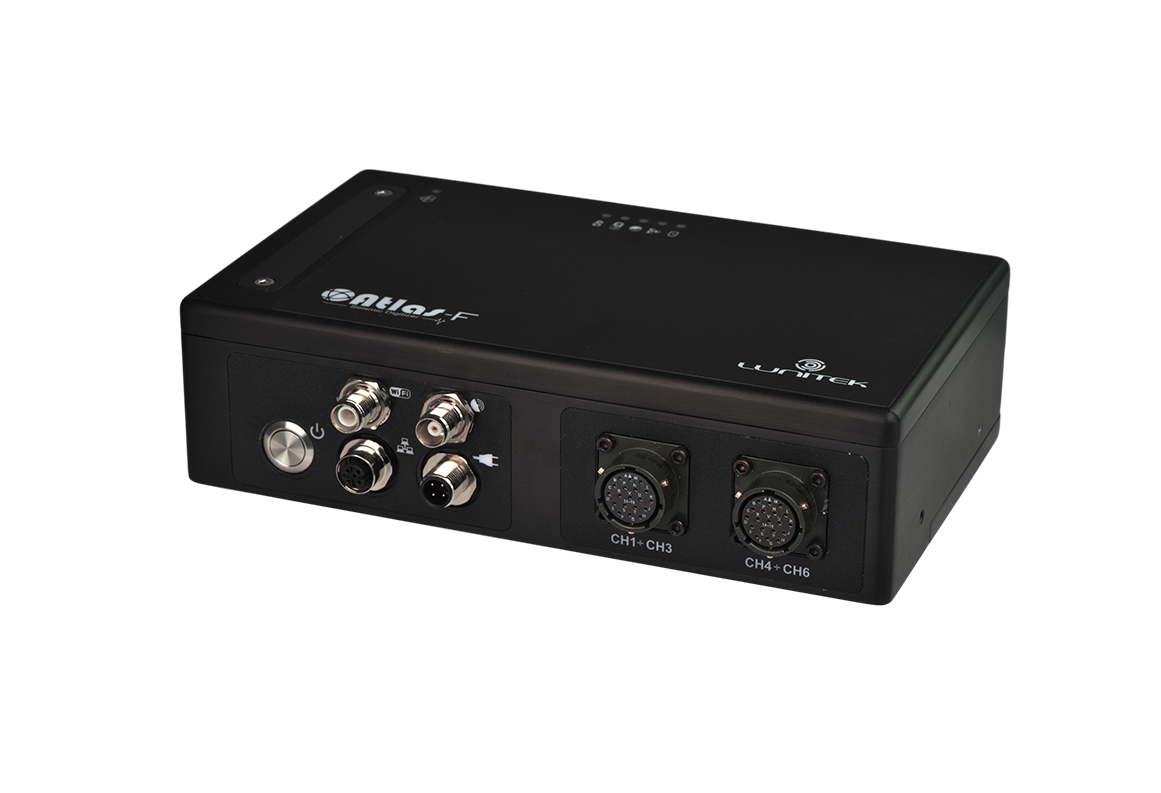

将连接口放置在一侧的目的是当仪器安装在盒子中时，电缆更容易保持整齐，并节省空间。
ATLAS-F 可用于外部传感器的 3,6 或 9 个差分输入通道。
该仪器配备高分辨率24 位 ADC，所有通道同步采样，采样率可调节至每通道1000 sps 。内部存储器（最大1T），有两个独立的记录区：专用于连续采样的环形缓冲区和用于事件采样的触发区。ATLAS-F 带有内置（不可移动）内存和外部热插拔内存。记录的数据写入两个内存库。用户可以在录制过程中弹出外置卡并更换它，而不会影响内部存储器的存储。
内置的 GNSS 接收器将系统时钟与绝对时间同步，以便可以创建一个由多个单元组成的网络，其中所有通道都同步。使用固件中可用的触发标准，可以将环境振动与地震事件区分开来。
可以通过网络连接（LAN 或 WiFi）进行本地控制，也可以使用集成的4G 调制解调器（可选）远程控制。该仪器可用作“独立”单元来记录现场地震事件，也可用于基于主从的监测网络，其中多台仪器相互连接；MASTER 设备管理与其他 SLAVE 单元的互连，从它们收集数据并管理与远程服务器的连接。此外，MASTER 和 SLAVE 单元可以对环境噪声和震后振动进行定期分析，以实时评估地震造成的结构损坏。
由于SeedLink协议，Atlas-F 与大多数流行的地震分析软件（Seiscomp3、Antelope、Earthworm）兼容。
集成式UPS，Atlas 配备了内部锂电池，在停电的情况下可以保证约 33 小时的自主测量。此功能深受客户好评，就像拥有一体式 UPS 一样，节省空间和金钱；4G 调制解调器和外部传感器的电源均由内部电池供电。可通过随附的电源适配器连接到电力网络。
阳极氧化铝（INOX AISI316 选项），并设计有内置安装支架，便于安装。
主要特点：
● 分辨率 24 位
● 采样率 1、20、25、50、100、200、250、500、1000 sps 同步
● 动态范围> 136dB @ 100 sps
● 局域网、Wi-Fi 和 4G 调制解调器
● 内置GNSS接收器
● 集成 Ups，33 小时系统自主运行
● Miniseed数据格式
● 与Earthworm、Seiscomp、Geopsy、Seisgram2k 的兼容性
技术参数：
|
通道数
|
3、6或9差分通道
|
|
采样
|
同步采样
|
|
输入阻抗
|
90KΩ或2MΩ（可选）
|
|
输入电压
|
40, 20, 10, 5, 2.5Vpp
|
|
传感器兼容性
|
加速度计（FBA、MEMS）、地震检波器、地震仪和微气压计
|
|
分辨率
|
24位
|
|
动态范围
|
> 136dB @ 100 sps
|
|
采样率
|
25, 50, 100, 250, 500, 1000* sps
|
|
高级功能
|
双重采样
|
|
抗混叠滤波器
|
FIR线性或最小相位
|
|
附加数字滤波器
|
低通高通滤波器
|
|
触发
|
每个通道的 STA/LTA 和阈值独立
所有通道上的AND/OR配置
向网络中的记录器触发广播
|
|
数据格式
|
MiniSEED
|
|
环形缓冲区数据记录
|
连续 16 天或 32 天，具体取决于内存大小以及强震事件
|
|
高级功能
|
定期产生环境噪声和地震后分析
|
|
授时
|
GNSS 或 NTP 通过高灵敏度集成 GNSS 接收机获得UTC绝对时间
|
|
授时精度
|
在GNSS信号丢失条件下：±1ppm（32s/年）,GNSS信号精度< 1 µS
|
|
LED指示灯
|
跳动、4G、WiFi、GNSS、以太网、电源
|
|
按钮
|
在同一按钮上启用/关闭电源和WiFi
|
|
文件传输
|
通过以太网10/100、WiFi（可选）或集成的4G调制解调器（可选）
|
|
WIFI模式
|
SOFTAP功能
|
|
元数据
|
IRIS上可用的RESP文件
|
|
下载数据
|
通过基于SCP协议的程序或通过web界面
|
|
VPN
|
与OpenVPN和IPSec兼容
|
|
格式
|
Seedlink 协议管理，用于与 SeisComP 和 Earthworm 等最常见的地震程序进行实时接口
|
|
数据流
|
地震和健康状况
|
|
警报
|
对远程监控服务器的管理
|
|
控制
|
在远程服务器上的连接和管理
|
|
更新
|
远程软件更新（本地网络或通过互联网）
|
|
高级功能
|
多个单元可以连接到网络(以太网、WiFi或4G)，作为一个单一的多通道仪器
|
|
电源
|
9V-28V-交流/直流适配器，外部电池组和太阳能电池板选项
|
|
功耗
|
<2W（可根据要求提供<800mW）
|
|
UPS
|
备用锂电池，自主工作>33小时，停电时的远程报警管理
|
|
传感器电源
|
从传感器连接器提供
|
|
工作温度
|
-40°C to +85°C
锂离子电池可以在0到+45°C的范围内充电，
同时允许在-20到+70°C的范围内放电。如果温度超出范围，锂离子电池将被电子设备限制
|
|
储存温度
|
-40°C to +85°C
|
|
湿度
|
0-100%
|
|
防护等级
|
标准IP67（IP68可选）
|
|
外壳
|
阳极氧化铝（AISI316不锈钢选项）
|
|
尺寸
|
17x13x8cm
|
|
重量
|
约为2kg
|
应用领域:
● 长周期或短周期地震监测
● 大型结构监测和测量
● 建筑物健康状况监测
