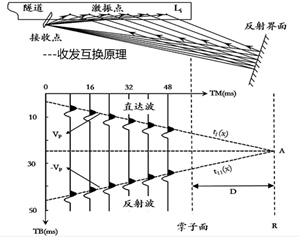

TSPw方法和其它地震波TSP(Tunnel Seismic Prospection隧道超前预报)方法一样,采用了回声测量原理,是一种多分量反射地震勘探的地球物理方法。现场工作方法是在隧道左、右边墙各设多个检波器点,然后激发地震波(震源或使用炸药震源),地震波在岩石中以球面波形式传播,当遇到岩石物性界面(即波阻抗差异界面,例如断层、岩石破碎带和岩性变化等)时,一部分地震信号反射(或散射)回来,一部分信号折射进入前方介质。反射回来的地震波将由高灵敏度的地震检波器接收,这部分信号就是隧道三维成像超前地质预报野外采集的原始数据。弹性波法探测原理如上图所示,根据反射信号旅行时间和传播速度(图中斜率为负、又称负速度),可探测掌子面前方地质的变化情况及灾害体的分布、性质;同时根据反射信号传播速度可测算出超前地质预报范围段的岩体波速,为判定围岩级别提供重要依据。
TSPw利用三分量检波器实现了空间三维信号快速高效率采集;应用“F-K”二维滤波方法,有效提取掌子面前方回波信号,提高了三维成像的精度和准确度;应用波速扫描法,提高了测算预报范围段的岩体波速准确性和成像精度。
TSPw利用三分量检波器实现了空间三维信号快速高效率采集;应用“F-K”二维滤波方法,有效提取掌子面前方回波信号,提高了三维成像的精度和准确度;应用波速扫描法,提高了测算预报范围段的岩体波速准确性和成像精度。
技术参数
采样率:
|
6us,…,0.5,1,4,8ms
|
通道数
|
26
|
道记录长度:
|
0.5K,1.0K,1.5K,……,
…,120K动态模式
…,40K动态模式,包括叠加
…,60K可控震源模式
…,30K可控震源模式,包括叠加
|
分辨率:
|
24位
|
数据格式:
|
Seg2
|
精确度:
|
0.2%(所有道之间)
|
最大输入信号:
|
2.0V RMS,5.6Vpp
|
时间精度:
|
5ppm(所有道之间)
|
输入阻抗(差分方式):
|
20千欧姆
|
信噪比:
|
≥120dB
|
内置测试功能:
|
— 正弦波
— 脉冲
— 仪器噪声
— 检波器节跃
— 扫描信号传输
— 自相关
|
系统检测:
|
— 电池电压
— 等效输入噪声
— 畸变
— 瞬时动态范围
— 共模抑制比
— 道间串音
— 时间精度
|
等效输入噪声:
|
RU:<0.2Uv RMS@2ms
40dB前置增益
|
检波器检测:
|
— 阻抗
— 自然频率
— 噪声
— 阻尼
|
检波器频带:
|
0.5Hz~5KHz
|
工作温度:
|
-30°C—+80°C
|
支持震源:
|
各种人工震源、爆炸震源
|
工作湿度:
|
0~95%
|
TSPw方法和其它地震波TSP(Tunnel Seismic Prospection隧道超前预报)方法一样,采用了回声测量原理,是一种多分量反射地震勘探的地球物理方法。现场工作方法是在隧道左、右边墙各设多个检波器点,然后激发地震波(震源或使用炸药震源),地震波在岩石中以球面波形式传播,当遇到岩石物性界面(即波阻抗差异界面,例如断层、岩石破碎带和岩性变化等)时,一部分地震信号反射(或散射)回来,一部分信号折射进入前方介质。反射回来的地震波将由高灵敏度的地震检波器接收,这部分信号就是隧道三维成像超前地质预报野外采集的原始数据。弹性波法探测原理如上图所示,根据反射信号旅行时间和传播速度(图中斜率为负、又称负速度),可探测掌子面前方地质的变化情况及灾害体的分布、性质;同时根据反射信号传播速度可测算出超前地质预报范围段的岩体波速,为判定围岩级别提供重要依据。
